Goratis - Dalam dunia teknologi modern, kita sering bergantung pada berbagai perangkat elektronik untuk memenuhi kebutuhan sehari-hari kita. Dari mesin cuci hingga mesin pengering, banyak dari perangkat ini menggunakan berbagai jenis Integrated Circuit (IC) untuk beroperasi. Salah satu jenis IC yang penting adalah IC IPM (Intelligent Power Module). Namun, apa yang terjadi jika perangkat elektronik kesayangan kita mengalami masalah? Terutama jika Anda, seperti saya, merasa sangat nyaman dengan kemudahan teknologi modern?

Cara Cek IC IPM Rusak atau Tidak

Berpikir tentang masalah teknis seperti kerusakan IC IPM mungkin terasa menakutkan pada awalnya. Namun, dengan sedikit pengetahuan dan keberanian untuk menjelajahi dunia teknologi, kita dapat mempelajari cara mendeteksi kerusakan pada IC IPM dengan lebih baik. Mari kita jelajahi bersama-sama!

1. Pahami Fungsi IC IPM

Sebelum kita dapat mengetahui bagaimana cara mendeteksi kerusakan pada IC IPM, penting untuk memahami peran utamanya dalam perangkat elektronik. IC IPM adalah sebuah perangkat semikonduktor cerdas yang menggabungkan beberapa komponen daya seperti transistor IGBT, MOSFET, dan sirkuit perlindungan termal. Fungsi utamanya adalah mengatur aliran daya pada berbagai aplikasi, seperti motor dan inverter.

2. Perhatikan Gejala yang Tidak Biasa

Ketika perangkat elektronik mulai menunjukkan tanda-tanda ketidaknormalan, hal pertama yang harus dilakukan adalah memperhatikan gejala yang muncul. Mungkin saja perangkat tersebut mulai beroperasi secara tidak efisien, menghasilkan suara-suara aneh, atau bahkan tidak berfungsi sama sekali. Jika Anda memperhatikan tanda-tanda seperti ini, mungkin ada masalah dengan IC IPM di dalamnya.

3. Periksa Suhu Perangkat

IC IPM seringkali dilengkapi dengan pendingin atau heatsink untuk membantu menjaga suhu operasionalnya tetap stabil. Jika perangkat mulai menghasilkan panas yang tidak wajar, hal ini bisa menjadi indikasi adanya masalah dengan IC IPM. Sentuh permukaan perangkat dengan hati-hati dan perhatikan apakah panasnya berlebihan.

4. Lakukan Pemeriksaan Visual

Meskipun tidak selalu mudah untuk melihat kerusakan pada IC IPM dengan mata telanjang, pemeriksaan visual dapat memberikan petunjuk awal. Perhatikan apakah ada tanda-tanda fisik seperti lelehan atau retakan pada permukaan IC. Selain itu, perhatikan apakah ada bagian-bagian lain dari perangkat yang terlihat rusak atau terbakar.

5. Gunakan Alat Bantu

Beberapa alat bantu, seperti multimeter atau oscilloscope, dapat membantu Anda dalam mendeteksi kerusakan pada IC IPM. Dengan menggunakan alat-alat ini, Anda dapat mengukur tegangan, arus, dan sinyal listrik lainnya untuk mengetahui apakah ada masalah dengan IC IPM atau komponen lain dalam perangkat.

Cara Mengetahui IC IPM Dengan Multimeter Digital

1. Untuk memulai mengukur pastikan Anda sudah mengetahui kaki-kaki IC IPM yang akan Anda ukur, sebagai contoh saya akan menggunakan IPM type BM63364S-VA.

Kaki (NC) Not Connceted/tidak terhubung.
Kaki (P) Positive DC Input.
Kaki (U V W) Phase Output.
Kaki (NU NV NW) Negative DC Input.

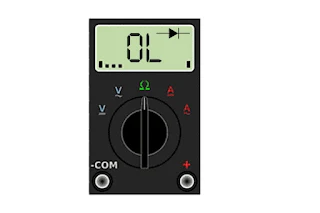

2. Posisikan selector multimeter pada pengukuran dioda.

3. Posisikan probe com(-) ke kaki (P) IC IPM dan probe (+) ke kaki (U V W) pada IC IPM secara bergantian, jika IPM normal nilai kaki U V W semuanya akan sama. Selanjutnya tempatkan probe (+) ke kaki NU, NV atau NW ukur salah satu saja karena kaki tersebut terhubung seperti yang terlihat pada gambar di atas. Jika IPM normal maka ada nilai yang muncul pada display multimeter.

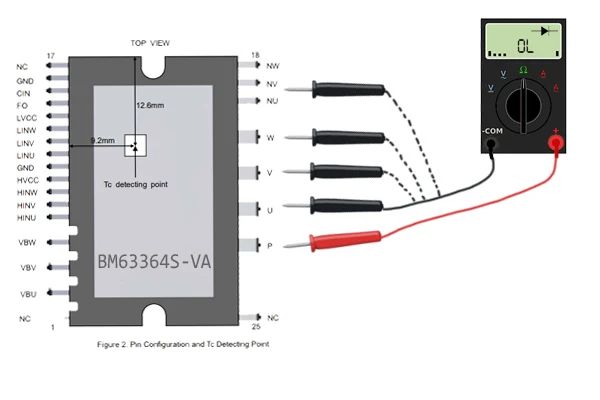

4. Sekarang kita balik probe (+) posisikan pada kaki (P) dan probe (com - ) ke kaki U, V, W, NU, NV dan NW ukur secara bergantian, jika IPM normal maka tidak ada nilai yang muncul pada display multimeter atau OL.

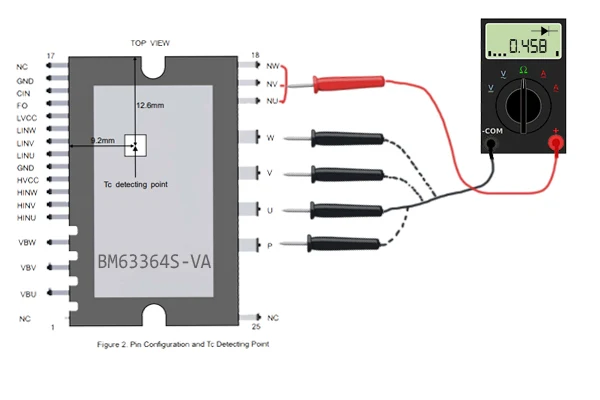

5. Selanjutnya posisikan probe (+) ke kaki NU NV atau NW dan probe (com - ) ke kaki W, V, U, dan P. Jika nilai kaki W V dan U sama maka IPM normal, dan kaki P menunjukan nilai tertentu maka IPM normal.

6. Langkah terkhir seperti nomor 4, kita balik probe (com -) ke kaki NU NV atau NW dan probe (+) ke kaki W V U dan P, jika IPM normal maka tidak ada nilai yang muncul atau OL pada display multimeter.

Meskipun mencari tahu kerusakan pada IC IPM mungkin terdengar menantang, dengan sedikit kesabaran dan pengetahuan dasar, Anda dapat memperbaiki perangkat elektronik kesayangan Anda dengan lebih percaya diri. Ingatlah bahwa setiap masalah teknis adalah kesempatan untuk belajar dan tumbuh dalam pemahaman kita tentang teknologi modern. Jangan ragu untuk menjelajahi dunia teknologi dengan rasa ingin tahu dan keberanian, karena di sana kita akan menemukan keajaiban yang menunggu untuk diungkapkan.
